BI-200SM 研究級光散射系統

  • 光散射測量儀器- BI-200SM 研究級光散射系統-美國布魯克海文儀器公司（Brookhaven）
布魯克海文儀器公司，光散射技術的引領者

布魯克海文儀器公司的科學家在光散射儀器與方法開發領域具備深厚的專業知識與豐富經驗。這些寶貴經驗被充分融入到 BI-200SM 研究級光散射系統中，使其成為光散射研究領域中的佼佼者。

配備布魯克海文儀器公司的 BI-200SM 研究級光散射系統，您將能夠深入探索光散射領域，開展靜態光散射（SLS）與動態光散射（DLS）研究。

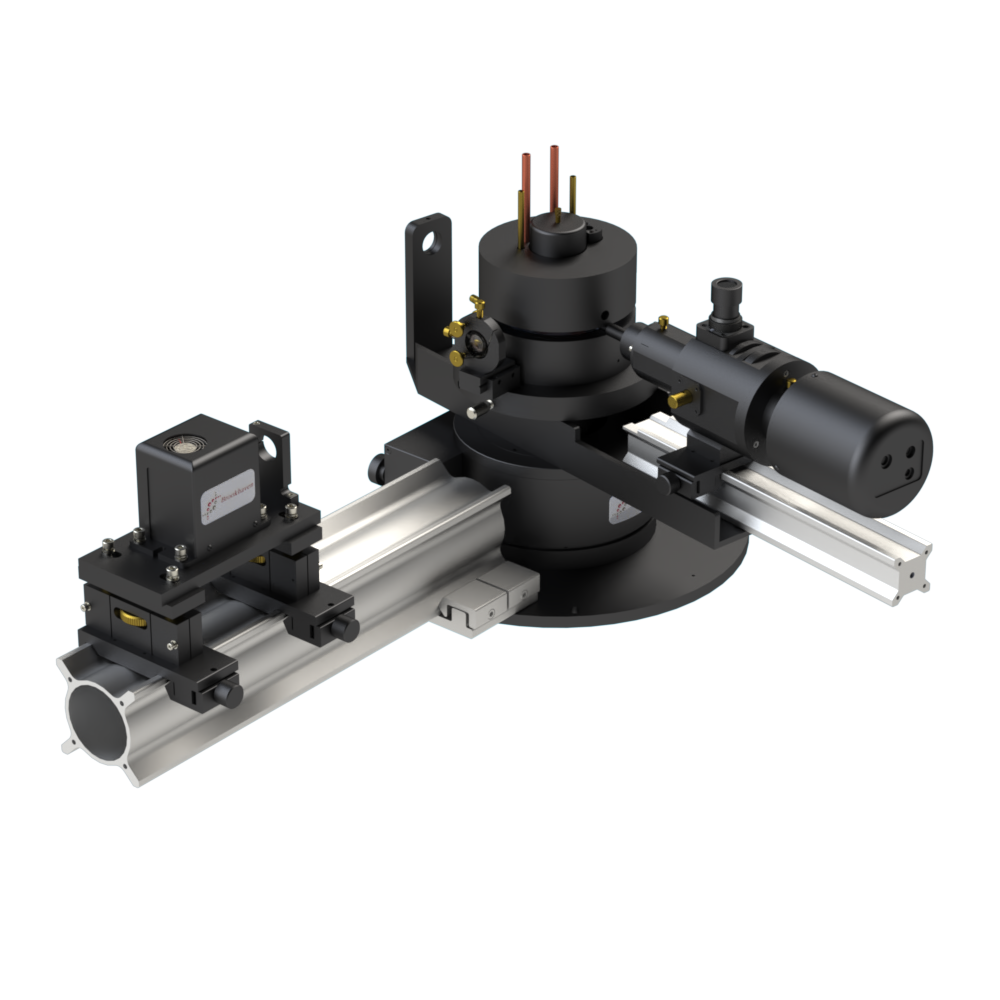

BI-200SM 研究級光散射系統憑借自動化、模塊化和多功能的設計，為各類研究提供強有力的支持。它作為一款精密的科研儀器，專為進行準確的光散射測量而精心打造。BI-200SM 采用了配備精密滾珠軸承和步進電機的特殊旋轉臺，其現代化的設計理念與卓越的結構確保了檢測器在進行測量時的穩定性，進而保障了測量結果的精確性。該系統已經在數百個實驗室中得到了驗證，展現出卓越的可靠性和穩定性。此外，它尤其適用于大分子研究以及亞微米級顆粒粒度的測定。

通過充分利用 TurboCorr 相關器上的多個輸入端口，我們?yōu)?BI-200SM 系統開發了全新的功能。通過在散射光束中引入光學分束器和第二個檢測器，能夠有效地消除檢測器產生的高頻噪聲，從而提升測量準確性。這套互相關系統能夠?yàn)槲覀兲峁┚_的信息，這一點在已發表的相關文獻中得到了充分的展示。

BI-200SM 研究級光散射系統的模塊化設計使得系統的擴展變得更加簡單便捷。BI-200SM 配備了標準的光學導軌，可以輕松地與中密度濾光片、偏振分析器以及參考檢測器等配件配合使用，進一步提升系統的靈活性和實用性。同時，通常我們只需通過更改樣品池適配器的設計或尺寸，就可以輕松地滿足不同樣品的測量需求。

概述

功能一覽

  • 步進電機控制，實現多角度精確測量
  • 粒度和粒度分布
  • 聚合物稀溶液的分子量Mw, 回旋半徑Rg, 第二維里系數A2
  • 互相關檢測器選件
  • 雪崩光電二極管（APD）檢測器選件
  • CONTIN、Zimm、Guinier、Fractal等多種數據分析方法



BI-200SM 研究級光散射系統的卓越優勢
  • 集成 DLS 與 SLS 模式：相關函數與光強測量。
  • 廣角測量范圍：采用25毫米直徑樣品池時，測量角度為8°至155°；采用12毫米直徑樣品池時，測量角度為15°至155°。
  • 微調控制：可在微調旋鈕上直接讀取精確至0.01°的角度值。
  • 開放式設計與標準光學導軌配置：便于用戶根據特定研究需求進行個性化定制。
  • 溫度控制：可通過任意標準外部循環水浴實現加熱與冷卻。
  • 專為光散射實驗設計的匹配液池：入口窗為經特殊拋光處理的光學平面，有效減少眩光干擾。
  • 準直單元：配備精細的垂直調節螺絲，便于快速定位旋轉中心。
  • 配置多個波長的窄帶濾光片輪：濾光片輪集成了632.8納米（氦氖）與514.5/488.0納米（氬離子）窄帶濾光片，同時配備一個開放位置供弱散射體使用及兩個關閉位置。也可增設532納米或其它指定波長窄帶濾光片。
  • 高性能光學成像單元：采用涂層精密消色差透鏡與狹縫后觀察裝置，結合高品質目鏡，使得準直工作更易進行。
  • 附加準直孔：激光準直操作更加簡便快捷。
  • 提供多種樣品池適配器選項：配備多種規格高精度樣品池適配器及經濟實用的圓形樣品池；27.5毫米樣品池與套筒完美適配。提供適用于微量樣品的小體積樣品池。

測量原理

測量原理

當樣品中的可極化粒子在光束的振蕩電場中受到作用時，會產生光散射現象。電場的變化會在粒子內部誘導出振蕩偶極子，這些偶極子隨后向四周輻射光波。這一重要且普遍的現象是解釋諸多自然現象，如天空為何呈藍色、霧與乳濁液為何不透明等的關鍵所在。該現象在科學研究中被廣泛應用，用于確定顆粒的粒度、分子量、形狀、擴散系數等關鍵參數。

動態與靜態光散射技術（DLS/SLS）

動態與靜態光散射技術（DLS/SLS）

在SLS模式下，系統能夠在8°至155°范圍內，以固定或可變角度進行時均光強測量，并結合專為 Zimm、Berry、Debye、Guinier、Kratky 等設計的軟件進行深入分析。



通過測量散射光強度的角度或濃度依賴性來進行評估，可為科研人員提供關于以下主題的關鍵信息：

  • 分子量Mw的測定
  • 回轉半徑Rg的測定
  • 第二維里系數A2的測定
  • 微乳液技術
  • 膠體行為
  • 復雜流體的表征
  • 乳液聚合
  • 體系生長
  • 成核過程



DLS 測量的應用領域和 SLS 同樣廣泛。該方法主要分析散射光的波動特性。散射光光強的快速波動源于散射顆粒正在進行的熱運動。這些熱運動被稱為布朗運動，是導致散射光光強快速波動的主要原因。該現象可用多種不同的術語進行描述，包括動態光散射（DLS）、光子相關光譜（PCS）和準彈性光散射（QELS）等，我們統一采用 DLS 這一術語。為了揭示描述顆粒擴散運動的關鍵參數，采用數字相關器來確定自相關函數（ACF）。



通過 DLS 測量，科研人員可以深入探索眾多有趣的課題，包括但不限于：

  • 粒度分布
  • 顆粒團聚現象
  • 膠束體系
  • 微乳液技術
  • 膠體行為
  • 囊泡與脂質體
  • 質粒 DNA
  • 體系生長
  • 成核過程與蛋白質結晶



技術規格

技術規格

激光束調整組件包括激光器支架、調節部件及小孔
旋轉臺旋轉臺外徑為200毫米，采用蝸輪蝸桿和滾珠軸承結構，支持手動或自動以0.01°為步長精確設置角度。底座經過精密機床加工，帶有安裝孔，定位臺支持千分尺調整（也可通過步進電機控制）。
樣品槽組件試樣池組件包括隔熱罩、居中調整裝置、用于溫度控制和折射率匹配液的獨立管道，以及圓形樣品池適配器、方形樣品池適配器和準直單元。
折射率匹配液池折射率匹配液池經過精密機加工和退火處理，其入射窗為特殊拋光處理的光學級平面，有效減少雜散光的干擾。
潛望式光陷阱潛望式光陷阱位于匹配液池內，有效防止出口反射光影響。配備耦合裝置，可與可選的零角度參考探測器配合使用。
檢測器光學系統
  • 入射孔徑為3毫米
  • 鍍膜、可調的消色差透鏡用于將散射光聚焦到200微米狹縫上，狹縫位置可調。
  • 反射鏡和高質量目鏡用于通過狹縫觀察散射區域。
  • 系統配備有637、532、633、514和488納米窄帶濾光片的濾光片輪，100、200和400微米以及1、2和3毫米孔徑的孔徑輪（供SLS和DLS測量選擇），滿足多樣化實驗需求。


持續的產品改進可能會導致技術規格的更新。

選件和配件

選件

BI-200SMPt??用于直接測量樣品池附近折射率匹配液的溫度。溫度值每秒更新一次，并在軟件中參與計算。
BI-FC-115?折射率匹配液清潔過濾系統。
BI-FF熒光濾光片，適用于NanoBrook系列儀器。
BI-PA偏振分析器，采用格蘭-湯普森棱鏡，具備5e-6的高消光比
BI-SFS-115新一代 BI-SFS 樣品過濾系統為光散射樣品的清潔提供了高效快捷的解決方案，尤其適用于小于20納米的樣品。BI-SFS 系統采用特氟龍管和耐腐蝕組件設計，可兼容各類樣品的過濾需求。其模塊化設計使得用戶可以方便地更換泵頭和調整速度，適用絕大多數應用場景。

配件

樣品池

BI-RC25標稱外徑為25毫米圓形石英樣品池，配備雙特氟龍頂蓋和安裝環
BI-RC7標稱外徑為27.5毫米樣品池套裝（100個/包），配備高密度聚乙烯旋蓋
BI-SVC專為昂貴或微量樣品設計的小體積樣品池
BI-SCH方形樣品池適配器與 BI-SCG 和 BI-SCQ 方形樣品池配合使用。（使用方形樣品池時，僅需一個適配器）
BI-SCG方形玻璃樣品池，尺寸為12.5×12.5×45毫米，配備聚四氟乙烯塞子。需與 BI-SCH 方形樣品池適配器配合使用
BI-SCQ方形石英樣品池，尺寸為12.5×12.5×45毫米，配備聚四氟乙烯塞子。需與 BI-SCH 方形樣品池適配器配合使用
BI-SVCH? ??小體積圓形樣品池適配器，配備通用 SVC套筒

標準樣品

BI-SVK92粒度驗證套件，包含92 ± 3納米標準顆粒
BI-LTX92膠乳參考樣品，(92 ± 3 納米)
BI-Dex50k葡聚糖標準樣品，分子量為5萬道爾頓
BI-PS400k聚苯乙烯標準樣品，分子量為40萬道爾頓
BI-PS50k聚苯乙烯標準樣品，標稱分子量為5萬道爾頓，凈重1克

備件

BI-VAT折射率匹配液池
BI-200F十氫萘過濾用0.2微米過濾膜包
BI-200PF十氫萘預過濾膜包
BI-ANA包括精密黃銅中心定位支架的準直針尖套裝
BI-AN200SM 準直針尖（僅包含中心針部分）
BI-BSTOPBI-200SM 光陷阱，僅包含玻璃部分
BI-GAKBI-200SM 專業維護套件，內含刷子和潤滑脂。
