摘要

本指南旨在介紹用于驗證 NanoBrook ZetaPlus、ZetaPALS、90PlusPALS 和 Omni 儀器性能的 Zeta 電位驗證樣品的正確制備方法。BI-ZR5 驗證材料是一種不溶于水的深藍色無機粉末，其平均粒徑約為 300 nm。

本指南涉及兩種過濾方法，以確保用于性能驗證的溶液中沒有灰塵顆粒。

溶液制備

1 mM KCl 溶液制備

1. 向清潔的容量瓶中量取1 L去離子水
2. 稱取 0.075 g 氯化鉀
3. 將固體氯化鉀加入容量瓶中
4. 使用磁力攪拌棒攪拌溶液直至溶解，或?qū)⑵浞旁跐L輪混合器上。
5. 將溶液倒入清潔的容器中并蓋好蓋子；在容器上標(biāo)注“1 mM KCl”以及溶液的制備日期

制備 BI-ZR5 參考溶液——過濾 KCl 溶液的兩種方法

使用布魯克海文樣品過濾系統(tǒng)（BI-SFS）

1. 用去離子水沖洗 20 mL 樣品瓶及瓶蓋
2. 取兩個 0.1 μm（直徑 32 mm）的濾膜，并將其組裝在隨 BI-SFS 提供的在線過濾器支架上
3. 將進水管放入裝有1 mM KCl的瓶中；如有必要，可用膠帶固定管道
4. 將排水管放入燒杯中，并啟動泵系統(tǒng)
5. 讓系統(tǒng)運行 1 分鐘，觀察是否有泄漏
6. 取出樣品瓶，并加入 20 mL 新過濾的溶液
7. 蓋上樣品瓶蓋并貼上標(biāo)簽

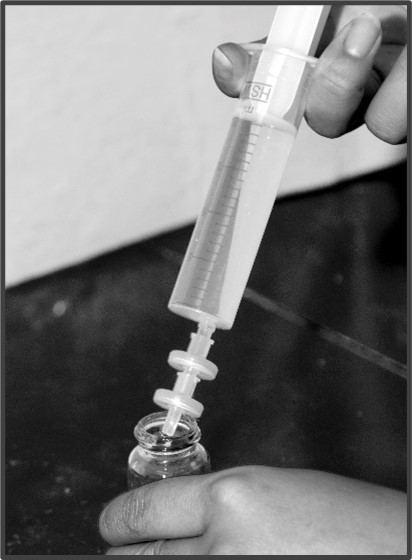

使用 20 mL 注射器

1. 用去離子水預(yù)沖洗一個 20 mL 的樣品瓶及瓶蓋
2. 向燒杯中倒入約 30 mL 1 mM 的 KCl 溶液
3. 使用 20 mL注射器抽取溶液直至注滿
4. 取兩個 0.2 μm（直徑13 mm）的濾膜，并將其組裝在帶魯爾接頭的注射器上
5. 將前幾滴液體滴到廢液瓶中，再將過濾后的溶液注入樣品瓶
6. 蓋上樣品瓶蓋并貼上標(biāo)簽

測量 BI-ZR5

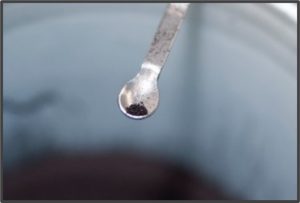

1. 將藥匙沖洗并擦拭干凈，確保其完全干燥
2. 打開裝有 20 mL 過濾 KCl 溶液的樣品瓶，并將瓶蓋螺紋面朝下放在 Kim 擦拭紙上

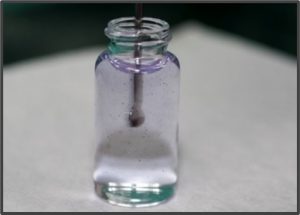

3. 打開裝有 BI-ZR 5固體粉末的樣品瓶，用藥匙取少許（約0.5 mg）參考樣品加入到樣品瓶中
4. 蓋緊樣品瓶瓶蓋，然后將其置于超聲水浴中進行超聲處理，或輕輕搖動樣品瓶使 BI-ZR5 參考樣品與 KCl 溶液混合

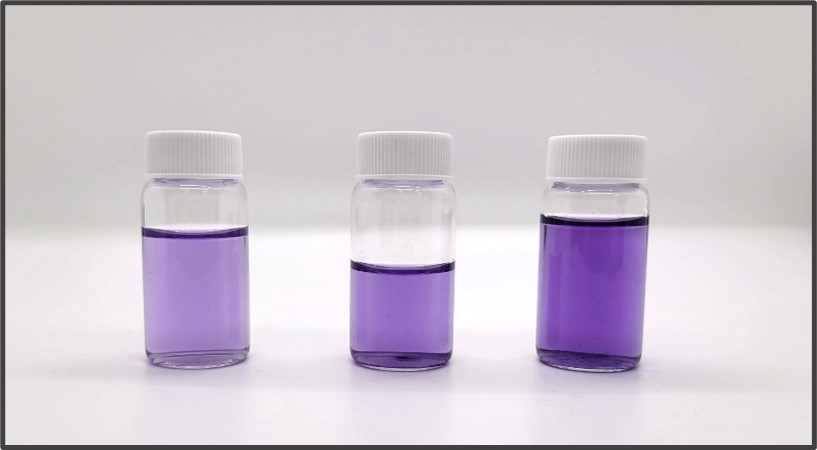

5. BI-ZR5 參考溶液應(yīng)在使用當(dāng)天配置。

性能驗證

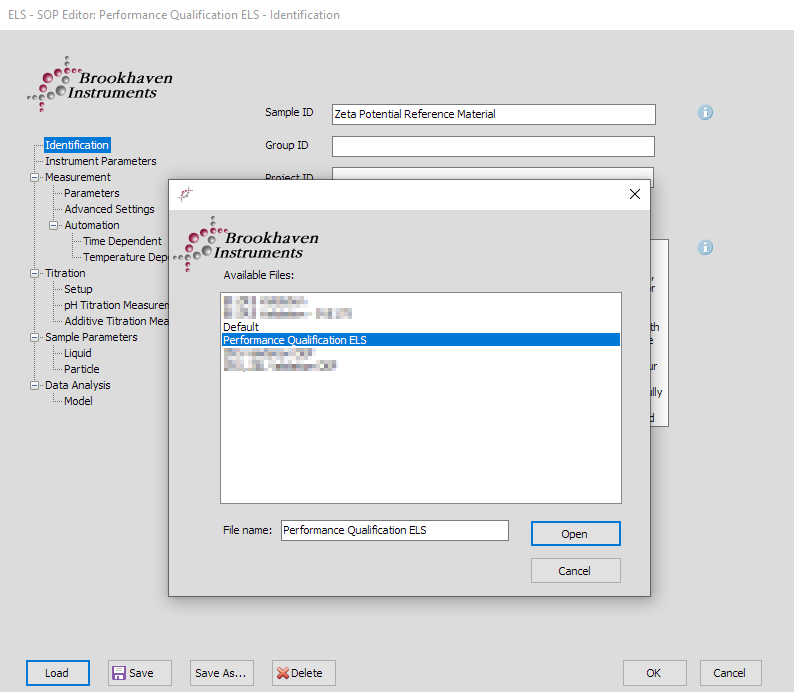

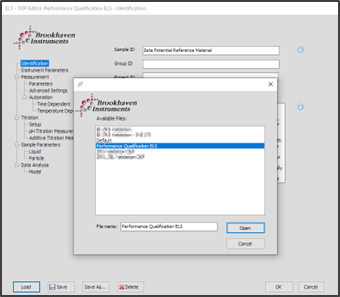

Particle Solutions 軟件預(yù)裝了用于性能驗證的標(biāo)準操作程序（SOP）。打開 Particle Solutions 軟件，選擇 ELS 或 PALS 測量。在打開的的測量窗口中，點擊 “SOP”，然后點擊“加載”，分別選擇“ELS 性能驗證”或“PALS 性能驗證”，點擊“打開”。

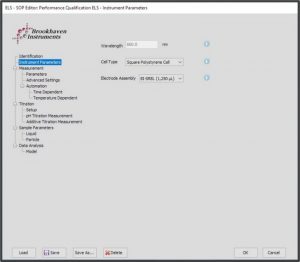

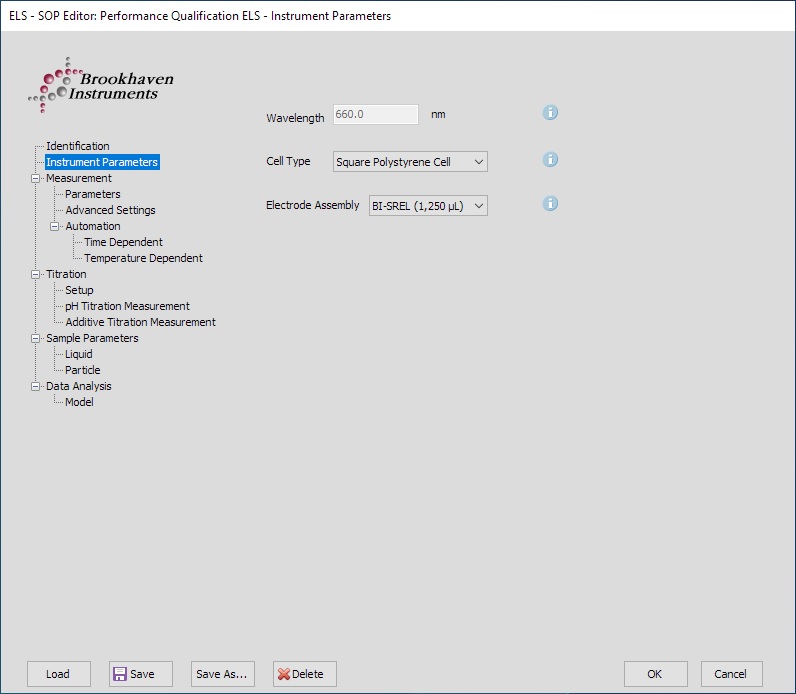

進入“儀器參數(shù)”界面。

在下拉菜單中選擇正確的樣品池種類和電極組件類型，所有其他參數(shù)保持默認設(shè)置。將 Zeta 電位電極插入裝有 BI-ZR5 參考溶液的樣品池中，然后將其放入 NanoBrook 儀器。使用性能驗證SOP開始測量，并根據(jù)默認穩(wěn)定時間等待樣品穩(wěn)定，這將使樣品能夠達到 SOP 中所設(shè)定的測量溫度。

結(jié)果

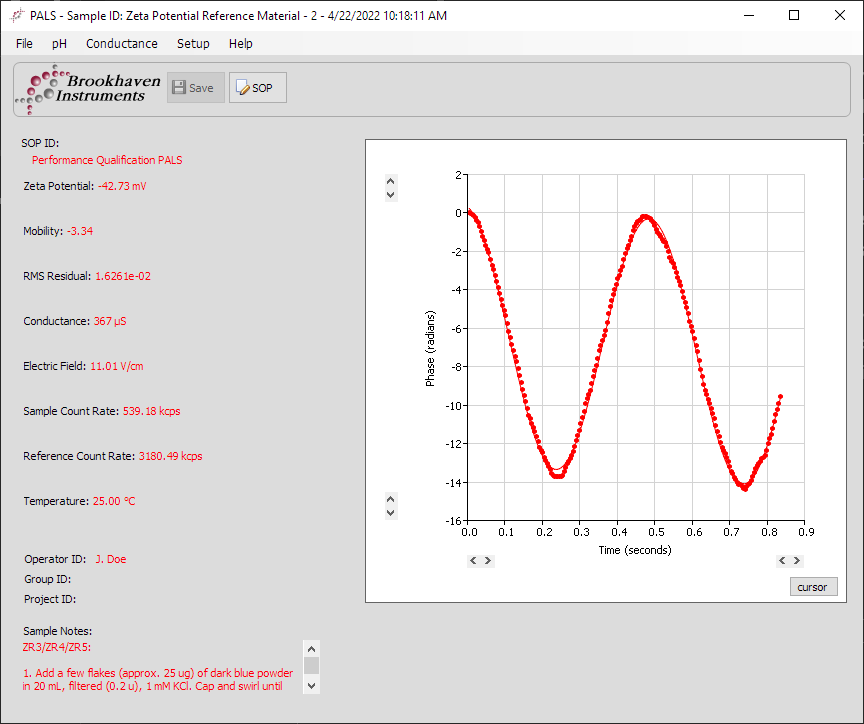

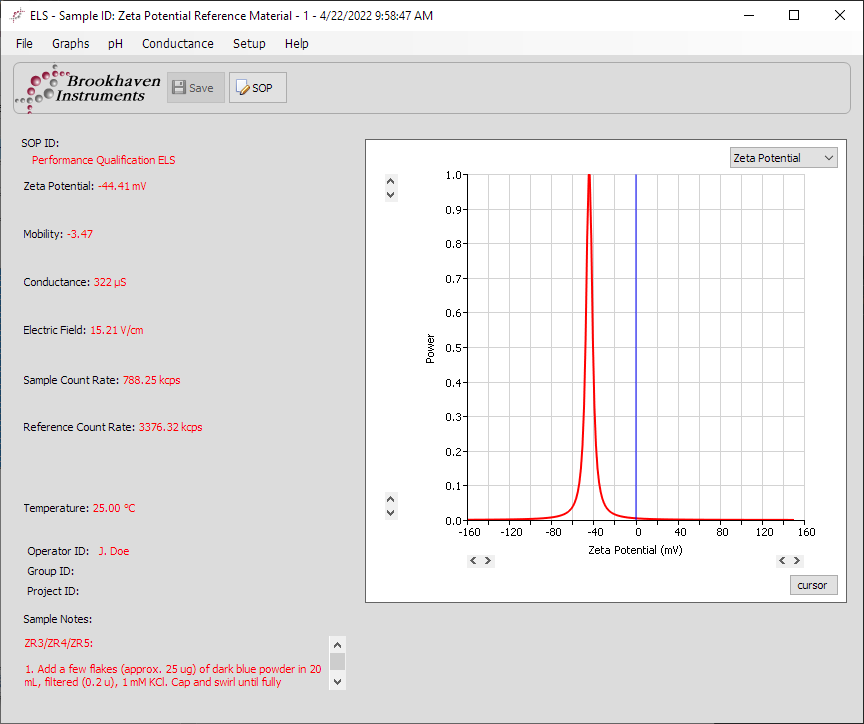

ZR5 參考溶液的測量結(jié)果應(yīng)為 -44±8 mV，樣品的電導(dǎo)應(yīng)為 320μS ± 10%。

電極會在包括 1 mM KCl 溶液在內(nèi)的稀氯化物溶液中緩慢變色，這是正?，F(xiàn)象，只要電導(dǎo)在范圍內(nèi)，電極變色不會有影響。

如果過濾后的 1 mM KCl 溶液的電導(dǎo)顯著超出 270-370 μS 的范圍，可用乙醇浸泡的棉簽或紙巾擦拭兩個內(nèi)電極表面，然后在測試前用 BI-ZR5 標(biāo)準溶液進行沖洗。建議在每次測量之間定期清洗電極，注意始終保持電子元件/電極接口干燥?？梢詫㈦姌O豎直放置在 BI-RC27 樣品瓶進行超聲處理，以保持電極接口干燥。

如果用酒精擦拭無法清除表面污染物，可使用 BI-ELECCK 電極清洗工具。使用時需謹慎，因為過度去除表面的金屬會損壞電極，影響測量結(jié)果。

如果您有任何疑問，請通過以下方式聯(lián)系我們：info@brookhaveninstruments.com，我們的專家團隊會為您提供幫助。
